TOPOLOGI

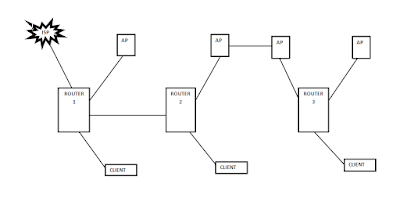

Gambar Topologi 1



 Gambar Topologi 2

Cara setting :

1. setting router (no.5) dengan mengisi 4 ether yang ada di router dengan nama sesuai selera, contoh :ether1 = publik, ether2 = lokal, ether3 = hotspot, ether4 = wlan
2. kasih ip address semua ether sesuai selera yang mudah di ingat, kecuali ether1 kepalanya samakan dengan kepala sumber internet  (ISP).
3. setting dns, set allow-remote-request=yes
4. setting firewall nat
5. ping ,

jika sudah reply setting access point (6)

1. setting SSID
2. setting ip address access point kepalanya samakan seperti yang tersetting di router
3. setting dhcp dan setting ip addressnya

jika sudah bisa akses internet setting acces point yang akan di jadikan reapeter (no.8)

1. setting mode access point menjadi reapeter
2. konekan ke access point yang akan di reapet

jika repeter sudah bisa akses internet setting router selanjutnya (no.9)

1. setting router (no.9) dengan mengisi 3 ether yang ada di router dengan nama sesuai selera, contoh :ether1 = publik, ether2 = lokal, ether3 = hotspot,
2. kasih ip address semua ether sesuai selera yang mudah di ingat, kecuali ether1 kepalanya samakan dengan kepala sumber internet  (acces point/reapeter).
3. setting dns, set allow-remote-request=yes
4. setting firewall nat
5. kasih hotspot setup ,beri username dan password
6. ping ,

jika sudah reply setting access point (no.10)

1. setting SSID
2. setting ip address access point kepalanya samakan seperti yang tersetting di router
3. setting dhcp dan setting ip addressnya

selanjutnya masuk browser dan masukkan username dan password yang sudah di tentukan
